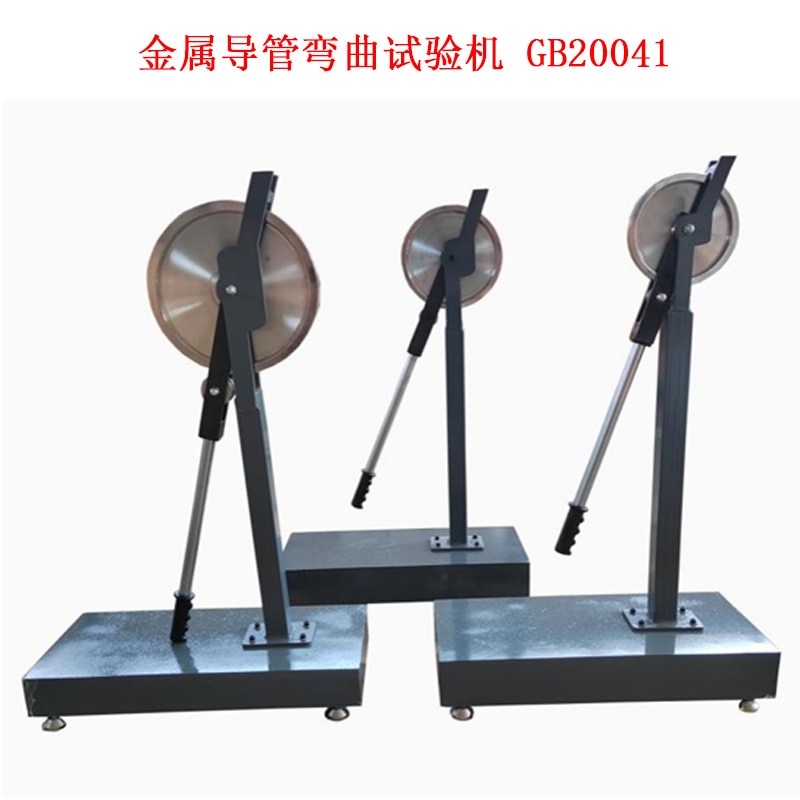

金屬導管彎曲試驗機 GB20041
本試驗機適用于金屬導管等材料做彎曲試驗用，彎曲的角度為 90°，試驗后，觀察試
樣有無裂痕。符合《GB 20041.21-2008 電纜管理用導管系統 剛性導管系統的特殊要求》
GB/T14823.2《電氣安裝用導管 特殊要求一剛性絕緣材料平導管》、JG/T3050《建筑用絕緣
電工套管及配件》及 ZBG33008《聚氯乙稀塑料波紋電線管》等要求。
2 金屬導管彎曲試驗機技術參數
試樣導管直徑 16 20 25 彎曲內半徑 96 120 150
彎曲外半徑 113 141 178 凹槽半徑 8.1 10.1 12.7
試樣彎曲總角度 90°
3 金屬導管彎曲試驗機結構說明
本試驗機由底座、支架、成型模、彎曲型輥、夾緊裝置等組成。
4 金屬導管彎曲試驗機操作
4.1 將試驗機放置平穩，表面擦拭干凈。
4.2 試驗前，先將彎曲輔助件插入試樣中，彎曲輔助件可以是由無毛刺的，直徑為 1-2mm
的鋼絲所繞成的密圈彈簧（彈簧的外徑比所規定的導管***小內徑小 0.7-1mm）。或采用生
產廠所推薦的彎曲輔助件。試樣長度為標稱直徑 30 倍，
4.3 將試驗機的手柄抬起，將試樣插入成形模和彎曲型輥（輪）之間的槽中。
4.4 將手柄緩緩壓下，使試樣彎曲的總角度約為 120°，以至在放開型輥時，試樣所彎曲到
90°角，在 90°角這一位置上，應在不損壞試樣及彎曲輔助件的情況下。
4.5 試驗后，觀察試樣有無裂痕，焊縫不應開裂，導管的截面應不過度變形。試驗后，導管
用相應量規在其自身重量下應該正常通過。
4.6 試驗結束后，將試驗機擦拭干凈，放在干燥處保存
金屬導管彎曲試驗機 GB20041
